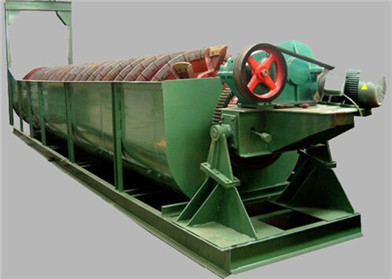

螺旋分級機
螺旋分級機廣泛用于選礦中與磨礦機組成閉路循環，用作預選擇分組和檢查分級以及用于選礦中的細料脫泥、脫水等。本機是借肋于固體顆粒的大小不同，比重不同，因而在液體中的沉降速度不同的原理，進行機械分級的一種分級設備。宇航重工生產的螺旋分級機具有結構簡單、工作可靠、操作方便等特點。
【水槽長度】：≤3000-14300mm
【螺旋直徑】：300-3000mm

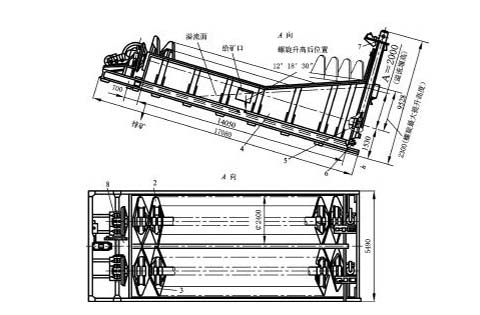

【構成】：螺旋分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座(軸瓦)和排礦閥組成。
【應用范圍】：螺旋分級機主要用于選礦、砂石廠磨礦回路中的預先分級、檢查分級，以及洗砂作業中的脫泥、脫水等作業。
【適用物料】：礦沙、細泥、礦砂等。
立即訂購
產品特點
1、效率高
相同分級粒徑，分級輪轉速比其它臥式、立式分級機降低50%。生產莫氏硬度<5的粉體時，分級輪無磨損;生產莫氏硬度≥7的粉體時，分級輪使用壽命比其它臥式、立式提高5～8倍。因此，在作業時，生產效率高。
2、操作簡便，運行平穩
廣泛使用于選礦廠中，來分級礦砂和細泥。及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。具有結構簡單、工作可靠、操作方便等優勢。
3、工藝簡單，效率高
分級機，其工藝簡單，處理效率比較高。特別適合于干法大、中型制砂生產線使用。
4、環保節能，符合標準
采用變頻控制技術，操作更便捷。在處理物料的時候，可以過濾掉中大的雜料。負壓生產，無粉塵污染，節能環保。
工作原理
螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。
技術參數
| 規格型號 | 螺旋直徑 | 水槽長度 | 螺旋轉速（r/min） | 生產能力（t/d） | 電機功率 | 重量 | ||
| 返砂 | 溢流 | 傳動 | 提升 | （t） | ||||
| FG7.5 | 750 | 5500 | 6月10日 | 340-570 | 65 | 3 | 手動 | 2.7 |
| FG10 | 1000 | 6500 | 5.0-8.0 | 675-1080 | 110 | 5.5 | 手動 | 4.43 |
| FG12 | 1200 | 6500 | 5.0-8.0 | 1170-1870 | 155 | 5.5 | 1.5 | 8.7 |
| FG15 | 1500 | 8400 | 4.0-6.0 | 1830-2740 | 235 | 7.5 | 2.2 | 12.5 |
| FG20 | 2000 | 8400 | 4.0-6.0 | 3240-5400 | 400 | 11 | 2.8 | 20.5 |
| FG24 | 2400 | 9210 | 3.6 | 4650-7450 | 580 | 15 | 3 | 25.6 |
| FG30 | 3000 | 1250 | 3.2 | 11625 | 890 | 22 | 4 | 37.7 |
| 2FG12 | 1200 | 6500 | 5.0-8.0 | 2340-3740 | 310 | 5.5x2 | 1.5x2 | 14 |
| 2FG15 | 1500 | 8400 | 4-6.0 | 3660-5480 | 470 | 7.5x2 | 1.5x2 | 21.1 |
| 2FG20 | 2000 | 8400 | 3.0-5.5 | 7780-11880 | 800 | 11x2 | 2.8x2 | 36.5 |
| 2FG24 | 2400 | 9210 | 3.6 | 13600 | 1160 | 15x2 | 3x2 | 46.8 |
| 2FG30 | 3000 | 12500 | 2.0-3.2 | 14600-23400 | 1785 | 22x2 | 4x2 | 73 |

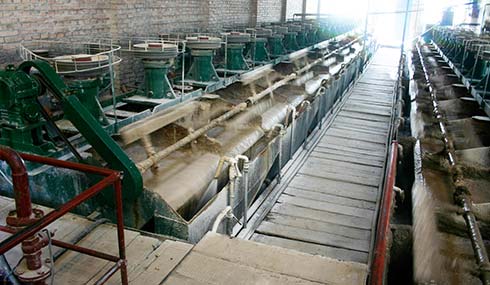

應用案例
