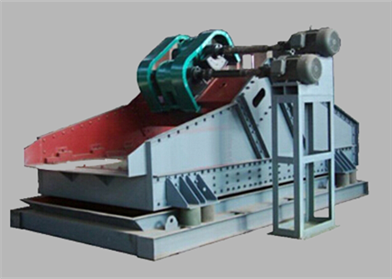

熱礦篩
產品用途：
SZR型熱礦振動篩主要適用于冶金行業燒結工藝流程中的篩分作業，或用在燒結機與冷卻設備之間的布料作業。
主要部件原理：
1.SZR型熱礦篩為座式安裝，采用雙軸振動器振動。雙軸振動器兩根軸由兩臺電動機分別帶動做反向自同步旋轉，使篩箱產生直線振動。電動機安裝在篩箱側面的固定支架上，故電動機不參振。
2.電動機和雙軸振動器之間，兩臺雙軸振動器之間均采用萬向聯軸器連接，萬向聯軸器同時具有角度和長度的補償作用，可以滿足篩機工作時電動機和激振篩的相對位移要求。
3.SZR型熱礦篩均配備二次隔振系統，對基礎的動負荷較小，使用于有隔板減振要求，安裝高度允許的場合。
4.SZR型熱礦篩篩箱的側板與橫梁采用優質耐熱不銹鋼(或優質耐熱鋼)制造，主板和側板之間，側板和橫梁的連接采用環槽鉚釘鉚接，連接緊固可靠。
立即訂購
產品特點
產品特點：
1.適用于高溫篩分作業，使用效率高。
2.整機強度、剛度大，受熱變形小，使用壽命長。
3.篩板采用精密鑄造，篩面固定系統裝配合理，維護簡便。
4.二次隔振性能優化，傳給地基動負荷小，噪聲低。
工作原理
SZR型熱礦振動篩工作原理與結構特點：
SZR型熱礦振動篩均為座式安裝。采用雙軸激振器，電機不參振，由兩臺電機外拖作反向自同步旋轉，使篩體沿直線方向作周期性往復運動，從而達到篩分目的。
該系列熱礦篩的橫梁及篩箱側板采用耐熱板或不銹鋼板制造，并采用環槽鉚釘鉚接，不但緊固性較好，而且大大減少了因焊接產生的內應力。
該系列熱礦篩的篩板采用耐高溫的耐磨材料制成，具有抗熱性好、不變形、壽命長的特點，篩板安裝方便、拆卸簡單易行。
該系列熱礦篩采用二次隔振裝置，可大大減少設備工作時對基礎的沖擊，從而降低基礎造價。
SZR型熱礦篩使用條件:
1.為減少物料對篩板的沖擊，篩箱受料端的給料落差不大于500mm，其給料方向應與篩面上物料運動方向一致。
2.振動器與篩面之間必須安裝隔熱裝置(隔熱水箱或隔熱板)以減少燒結礦的熱幅射對振動器的影響，保證振動器在允許的溫度下工作。
3.物料溫度為500-1000攝氏度，但篩框的允許溫度為300-500攝氏度。故在篩面、返礦漏斗和橫梁內壁必須抽風或通風冷卻。
4.漏斗、抽風罩和隔熱裝置均不得固定在篩子本體上，其與篩體振動部分之間的間隙不得小于50mm。
技術參數
| 型號 | 給料粒度 | 處理量（t/h） | 振次（r/min） | 雙振幅 | 電動機型號 | 功率（Kw） |
| SZR-1545 | ≤80 | 120 | 740 | 7月9日 | Y160L-8 | 2×7.5 |
| SZR-2060 | 350 | 9 | Y200L-8 | 2×15 | ||
| SZR-2575 | 450 | 7月9日 | Y255M-8 | 2×22 | ||
| SZR-3175 | 600 | 9 | Y255M-8 | 2×22 | ||
| SZR-1850 | 150 | 7月9日 | Y180L-8 | 2×11 |
