一、雙齒輥破碎機結構

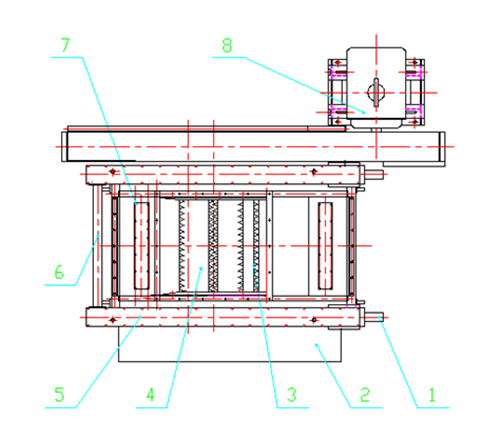

機器主要由傳動裝置、主動輥、從動輥、齒輪箱、機架、箱體、彈簧支承和聯動裝置等部件組成。

1、彈簧支承 2、齒輪箱 3、從動輥 4、主動輥 5、機架6、聯動裝置7、箱體8、電機

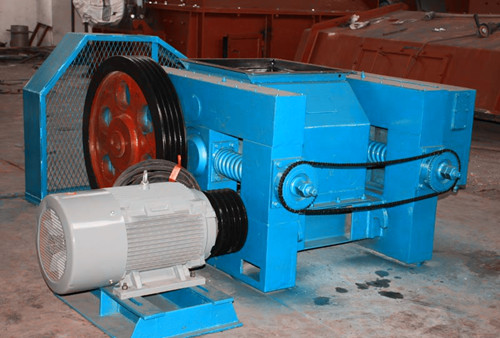

機器的傳動由電機通過主傳動軸減速后傳給主動輥，然后經過橋式齒輪箱帶動從動輥，主傳動軸采用大皮帶輪加安全軸套，如遇不可破碎物，及時切斷安全銷保護電機和齒輥安全工作。

二、雙齒輥破碎機性能特點

1、設計制造標準嚴格

設備的設計、制造、檢驗、驗收、包裝和運輸應符合適用的國家標準、國際標準或行業標準的最新有效版本。

2、高質工藝保障

嚴把材質構成、內部缺陷、證件齊全等質量檢驗關，材料表面沒有砂眼、縮孔、夾渣、裂紋等缺陷。嚴格按照工藝、圖紙和標準控制工序余量，正確選用加工設備，監督執行自檢、互檢和終檢等檢驗程序;

3、結構合理，可靠性高

本機在設計過程中，充分考慮了壓縮占地空間、避免粉塵外泄、安全可靠運行、多種工藝條件適用性等因素，因此其結構科學、合理、緊湊。

4、單電機齒輪箱傳動，運行平穩

在傳動方面，一改諸多廠家雙電機驅動的方式，而是采用單電機齒輪箱傳動，不僅運行更加平穩、結構更加緊湊、維護更加便捷，且顯著降低了運行噪音。為了避免設備因過載而損壞零部件，本機設有過載保護裝置。使設備運行更加安全可靠。

5、密封良好，無粉塵外泄

在相關部件結合處，均采取了有效的密封措施，避免了粉塵外泄，使得環境清新整潔。符合國家環保要求。

6、破碎比大，生產效率高

鑒于齒輥結構的固有特性，使得其破碎比大、生產效率高、被破碎物料均勻、過粉碎率低。

三、雙齒輥破碎機安裝前應注意的事項

(1)無論以何種方式供料，必須在設備進料口設置可靠的除鐵裝置，否則將造成重大設備事故。

(2)機器的電控裝置應與給料、吸塵和除鐵裝置聯鎖，并應按以下程序起動和停止：

起動：吸塵裝置—除鐵裝置—被破碎物料卸料裝置—破碎機—給料裝置

停止：給料裝置—除鐵裝置—破碎機—被破碎物料卸料裝置—吸塵裝置

四、雙齒輥破碎機安裝調試與培訓

1)安裝調試時，派遣技術人員負責設備的指導安裝、調試、考核及驗收等相關工作。

2) 對操作人員給予免費技術培訓，保證操作人員能夠獨立、熟練操作，并能排除設備運行中的一般故障。
